ในโลกของระบบไฟฟ้าอุตสาหกรรม ACB หรือ Air Circuit Breaker ถือเป็นอุปกรณ์ตัดสับวงจรไฟฟ้าแรงต่ำขนาดใหญ่ที่มีความสำคัญอย่างยิ่งในการป้องกันระบบไฟฟ้าจากการชำรุดเสียหาย ไม่ว่าจะเป็นปัญหากระแสไฟฟ้าลัดวงจรหรือการใช้ไฟฟ้าเกินกำลัง การทำความเข้าใจโครงสร้างภายในและการทำงานของ ACB ผ่านภาพจำลอง 3D จะช่วยให้ช่างไฟฟ้าและวิศวกรเห็นภาพได้อย่างชัดเจนยิ่งขึ้น โดยเฉพาะเมื่อต้องออกแบบทำงานร่วมกับระบบควบคุมอัตโนมัติอย่าง Pneumatic circuit ภายในโรงงานอุตสาหกรรม
ส่วนประกอบสำคัญภายในของ ACB จากมุมมอง 3D

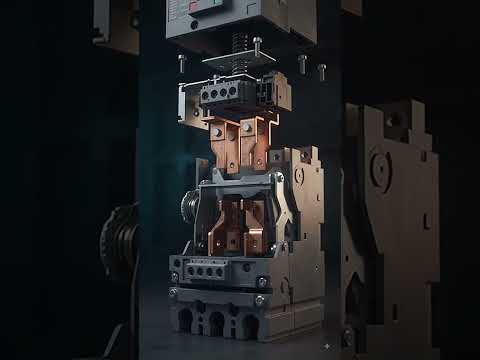

ภาพจำลองแบบ 3D Exploded View ช่วยให้เราเห็นโครงสร้างภายในของ ACB ที่ซับซ้อนได้อย่างชัดเจน ได้แก่: 1. Main Contacts (หน้าสัมผัสหลัก): ทำหน้าที่ทางผ่านของกระแสไฟฟ้าในสภาวะปกติ 2. Arc Chute (ปล่องดับอาร์ก): ทำหน้าที่แบ่งและดับประกายไฟ (Arc) ที่เกิดขึ้นขณะเปิดวงจรเพื่อความปลอดภัย 3. Operating Mechanism (กลไกการทำงาน): ชุดสปริงและกลไกสะสมพลังงานเพื่อสั่งการเปิด-ปิดวงจรอย่างรวดเร็ว 4. Trip Unit (ชุดสั่งปลดวงจร): สมองกลที่คอยตรวจจับความผิดปกติของกระแสไฟฟ้า
กลไกการทำงานและการเชื่อมโยงกับระบบ Pneumatic circuit
การทำงานหลักของ ACB คือการอาศัยอากาศในการดับอาร์กไฟฟ้าเมื่อเกิดการตัดวงจร นอกจากนี้ในโรงงานอุตสาหกรรมที่ใช้ระบบอัตโนมัติขั้นสูง การสั่งงาน ACB ในระยะไกลมักจะมีการเชื่อมต่อเข้ากับระบบ Pneumatic circuit หรือวงจรลมสั่งการ เพื่อใช้แรงดันลมในการขับเคลื่อนกระบอกสูบหรือวาล์วควบคุมฉุกเฉิน ซึ่งช่วยเพิ่มความปลอดภัยให้แก่ผู้ปฏิบัติงานโดยไม่ต้องเข้าไปกดสวิตช์หน้าตู้ไฟฟ้าโดยตรง
ประโยชน์ของการเรียนรู้โครงสร้าง ACB แบบ 3D
การเรียนรู้ผ่านภาพเคลื่อนไหว 3D ไม่เพียงแต่ช่วยให้เข้าใจหลักการทำงานของ ACB ได้ง่ายขึ้นเท่านั้น แต่ยังช่วยให้วิศวกรสามารถวางแผนบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ทั้งระบบไฟฟ้าและระบบ Pneumatic circuit ที่เกี่ยวข้องได้อย่างมีประสิทธิภาพ ลดความเสี่ยงจากปัญหาไฟฟ้าดับทั้งโรงงาน (Blackout) และช่วยยืดอายุการใช้งานของอุปกรณ์ไฟฟ้าแรงสูงได้อย่างยั่งยืน
