ในโลกของอุตสาหกรรมและการออกแบบระบบอัตโนมัติ ระบบ Pneumatics ถือเป็นหัวใจสำคัญในการขับเคลื่อนเครื่องจักร การอ่านแบบและเข้าใจสัญลักษณ์ทางเทคนิคจึงเป็นทักษะพื้นฐานที่วิศวกรและช่างเทคนิคต้องมี วันนี้เราจะพาไปทำความรู้จักกับสัญลักษณ์และการทำงานของ "กระบอกสูบลมทำงานสองทางแบบก้านสูบสองข้าง" (Double-Acting Cylinder with Double Rod) กันครับ
กระบอกสูบทำงานสองทางแบบก้านสูบสองข้าง คืออะไร?
กระบอกสูบประเภทนี้มีความพิเศษแตกต่างจากกระบอกสูบทั่วไปตรงที่มีก้านสูบยื่นออกมาทั้งสองฝั่ง (Double Rod) โดยกลไกการทำงานยังคงใช้แรงดันลมในการดันให้ลูกสูบเคลื่อนที่ไปและกลับ (Double-Acting) ซึ่งการมีก้านสูบยื่นออกทั้งสองด้านนี้ ช่วยให้แรงที่ได้จากการยืดและหดตัวมีความเท่ากันทั้งสองทิศทาง เนื่องจากพื้นที่รับแรงดันลมภายในกระบอกสูบทั้งสองฝั่งมีขนาดเท่ากันพอดี
การอ่านสัญลักษณ์นิวแมติกส์ตามมาตรฐาน

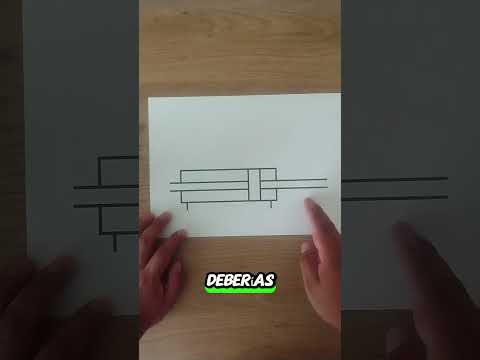

เมื่อเราดูแผนผังการออกแบบวงจร Pneumatics สัญลักษณ์ของกระบอกสูบชนิดนี้จะมีองค์ประกอบสำคัญที่ต้องสังเกตดังนี้: 1. รูปสี่เหลี่ยมผืนผ้า: แทนตัวถังของกระบอกสูบ (Cylinder Body) 2. เส้นยื่นออกจากลูกสูบทั้งสองข้าง: แสดงถึงก้านสูบที่ต่อออกมาทั้งซ้ายและขวา 3. พอร์ตเชื่อมต่อลม 2 ช่อง: แสดงให้เห็นว่าเป็นกระบอกสูบประเภท Double-Acting ที่ต้องใช้อัดลมเข้าสลับกันเพื่อสั่งให้ก้านสูบเคลื่อนที่
จุดเด่นและการนำไปใช้งาน
- รับภาระเชิงกลได้ดีขึ้น: การมีก้านสูบสองฝั่งช่วยเพิ่มความแข็งแรง ลดการแกว่งหรือการโก้งงอของก้านสูบเมื่อต้องรับน้ำหนักมากๆ
- ความแม่นยำสูง: เหมาะกับงานที่ต้องการระยะทางและแรงขับที่เท่ากันทั้งไปและกลับ
- ประยุกต์ใช้ติดตั้งอุปกรณ์เสริม: สามารถใช้ปลายก้านสูบฝั่งหนึ่งในการทำงาน และใช้อีกฝั่งหนึ่งในการติดตั้งสวิตช์ตรวจจับตำแหน่ง (Position Sensor) หรือตัวหยุด (Mechanical Stop) ได้
สรุป การเรียนรู้และจดจำสัญลักษณ์อุปกรณ์ในระบบ Pneumatics จะช่วยให้คุณสามารถอ่านแบบ ซ่อมบำรุง และออกแบบระบบการทำงานของเครื่องจักรได้อย่างมีประสิทธิภาพ หากคุณกำลังเริ่มต้นศึกษาด้านนิวแมติกส์ กระบอกสูบชนิดนี้ถือเป็นอีกหนึ่งอุปกรณ์พื้นฐานที่พบได้บ่อยในโรงงานอุตสาหกรรมยุคปัจจุบัน
