ในยุคอุตสาหกรรมปัจจุบัน ระบบอัตโนมัติเข้ามามีบทบาทสำคัญอย่างมากในการเพิ่มประสิทธิภาพการผลิต หนึ่งในระบบที่ได้รับความนิยมอย่างแพร่หลายคือการควบคุมวงจรลม หรือ Pneumatic circuit ด้วย โซลินอยด์วาล์ว (Solenoid Valve) ร่วมกับระบบรีเลย์ (Relay Control System) ซึ่งเป็นพื้นฐานสำคัญที่วิศวกรและช่างเทคนิคอุตสาหกรรมจำเป็นต้องเข้าใจอย่างถ่องแท้
สถาปัตยกรรมหลักของระบบ (System Architecture) การทำงานร่วมกันระหว่างระบบไฟฟ้าและระบบลมอย่างมีประสิทธิภาพ ต้องอาศัยการประสานงานของอุปกรณ์หลัก ดังนี้: 1. Pneumatic Solenoid Valve: วาล์วเปลี่ยนทิศทางลมที่ทำงานด้วยอำนาจแม่เหล็กไฟฟ้า ทำหน้าที่เป็นตัวกลางเชื่อมระหว่างสัญญาณไฟฟ้าและแรงดันลม 2. Relay Control: สวิตช์อิเล็กทรอนิกส์ที่ใช้ไฟต่ำในการควบคุมการเปิด-ปิดวงจรไฟที่สูงกว่า ช่วยแยกกราวด์และป้องกันความเสียหายต่ออุปกรณ์ควบคุมหลัก 3. Pneumatic Cylinder: กระบอกสูบลมที่ทำหน้าที่เปลี่ยนพลังงานลมให้กลายเป็นการเคลื่อนที่เชิงเส้น 4. Power Supply & Sensors: แหล่งจ่ายไฟ (มักเป็น DC 24V) และอุปกรณ์สั่งการ เช่น ปุ่มกด หรือ Limit Switch

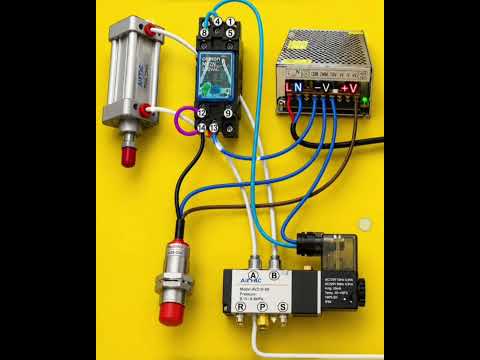

หลักการทำงานและการเดินสาย (Wiring Guide) การเชื่อมต่อ Pneumatic circuit เข้ากับระบบควบคุม Relay เริ่มต้นจากการต่อไฟเลี้ยงเข้าสู่ฝั่งคอยล์ (Coil) ของ Relay ผ่านสวิตช์สั่งการ เมื่อ Relay ได้รับสัญญาณไฟฟ้า คอนแทกต์ (Contact) จะทำการต่อวงจรเพื่อจ่ายไฟต่อไปยังคอยล์ของ Solenoid Valve
เมื่อ Solenoid Valveได้รับกระแสไฟฟ้า สนามแม่เหล็กจะดันแกนวาล์วให้เปลี่ยนทิศทางการไหลของลม ส่งผลให้กระบอกสูบลมยืดออกหรือหดกลับตามการสั่งการ การต่อ Relay กั้นกลางเช่นนี้จะช่วยป้องกันกระแสไฟย้อนกลับ (Back EMF) จาก Solenoid Valve ไม่ให้ย้อนไปทำลายชุดสั่งการหลัก ทำให้ระบบมีความปลอดภัยและมีอายุการใช้งานที่ยาวนานขึ้น
สรุปประโยชน์และการนำไปใช้ การออกแบบและเดินสาย Pneumatic circuit ร่วมกับ Relay ไม่เพียงแต่ช่วยให้การทำงานของเครื่องจักรในโรงงานเป็นไปอย่างแม่นยำและเป็นอัตโนมัติเท่านั้น แต่ยังช่วยให้การตรวจเช็กและซ่อมบำรุง (Troubleshooting) ทำได้ง่ายขึ้น วิศวกรสามารถตรวจสอบไฟสถานะบน Relay เพื่อวิเคราะห์ปัญหาได้อย่างรวดเร็ว นับเป็นความรู้พื้นฐานที่สำคัญในการต่อยอดสู่ระบบ PLC และ Automation ในระดับสูงต่อไป
